產品介紹
[變頻器三相輸入電抗器 RCACL系列]
抗干擾、防過壓，降低線路不平衡度??輸入交流電抗器用于變頻器或調速器的輸入端，使變頻器或調速器不受瞬態超壓的影響，保護變頻器和調速器。另有降低浪涌和峰值電流，提高真實功率因數，抑制電網諧波，改善輸入電流波形的作用。變頻器設備在工作時會產生大量諧波，接進輸入電抗器還能起到防止變頻器所產生的諧波影響到電網，以防因變頻器所產生的諧波干擾到其它電子設備的正常運行。
??本電抗器完全匹配與西門子、ABB、三肯、日立、東芝、松下、安川普傳、丹佛斯、富士、歐陸、LG、現代、OMRON歐姆龍、施耐德、倫茨、艾默生、康沃等國內外品牌變頻器配套。
??本電抗器完全匹配與西門子、ABB、三肯、日立、東芝、松下、安川普傳、丹佛斯、富士、歐陸、LG、現代、OMRON歐姆龍、施耐德、倫茨、艾默生、康沃等國內外品牌變頻器配套。
變頻器電抗器

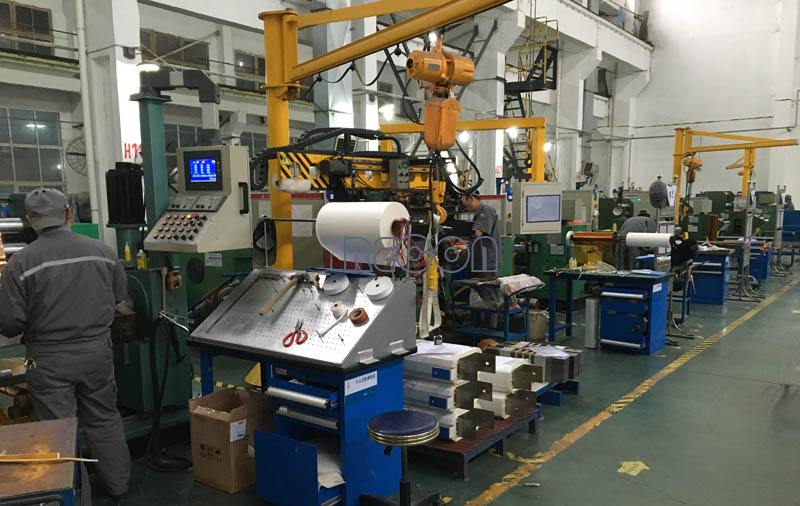

●大電流箔繞車間(Winding Workshop)
●產品特點(Product Features)
◆ 大電流采用箔式繞組結構
◆ 采用優質的H級絕緣材料
◆ 完備的工藝手段保障產品的優良品質
◆ 全自動數控生產設備為優質產品提供保障
◆ 產品整體真空浸漆工藝
●輸入電抗器作用(Input reactor action)
◆ 降低變頻器對其它設備的干擾
◆ 降低其它設備對變頻器系統的干擾
◆ 減少外部干擾引起變頻器故障保護
◆ 減少變頻器相間電壓不平衡
◆ 阻抗極低的線路增加負載阻抗
◆ 在一條線路上安裝有大量變頻器
◆ 使用cosφ（功率因數）校正電容單元
●產品外型展示(Product Exterior Display)
|
10A以下 |
15~60A |
80~120A |
150A以上 |
|---|---|---|---|
 |
 |
 |
 |
●產品參數(Product Parameters)
|
工作電壓 working voltage (V) |
工作電流 Working current (A) |
絕緣水平 Insulation level |
絕緣電阻 insulation resistance |
絕緣等級 Insulation grade |
溫升 temperature rise |
噪音 noise dB(mm) |
執行標準 standard |
|---|---|---|---|---|---|---|---|
| AC380V 690V 1140V | 5A至2000A | AC3kV/50Hz/5mA，60S | DC1000V，≥100MΩ | H級 | ≤95K | ≤65dB | GB1094.6-2011 |
●380V 2%輸入電抗器選型表(Selection Table)
參數表 點擊展開
|
電抗器型號 Reactor Type |
變頻器功率 Power (kW) |
額定電流 Rated current (A) |
壓降 Voltage drop (V) |
電感量 Inductance (mH) |
外型尺寸 Dimension L*D*H(mm) |
安裝尺寸 Installation size A*B(mm) |
|---|---|---|---|---|---|---|
| RCACL-4.4-3 | 0.75 | 3 | 2% | 1.4 | 100*120*110 | 80*60 |
| RCACL-4.4-5 | 1.1~1.5 | 5 | 2% | 1.4 | 100*120*110 | 80*60 |
| RCACL-4.4-10 | 2.2~3 | 10 | 2% | 1.4 | 100*120*110 | 80*60 |
| RCACL-4.4-15 | 3.7~5.5 | 15 | 2% | 0.934 | 160*135*140 | 80*60 |
| RCACL-4.4-20 | 7.5 | 20 | 2% | 0.7 | 160*135*140 | 80*60 |
| RCACL-4.4-30 | 11 | 30 | 2% | 0.467 | 160*135*140 | 80*60 |
| RCACL-4.4-40 | 15 | 40 | 2% | 0.35 | 160*135*140 | 80*60 |
| RCACL-4.4-50 | 18~18.5 | 50 | 2% | 0.28 | 160*140*140 | 80*75 |
| RCACL-4.4-60 | 22 | 60 | 2% | 0.233 | 160*140*140 | 80*75 |
| RCACL-4.4-80 | 30 | 80 | 2% | 0.175 | 160*150*140 | 80*85 |
| RCACL-4.4-90 | 37 | 90 | 2% | 0.156 | 160*150*140 | 80*85 |
| RCACL-4.4-120 | 45 | 120 | 2% | 0.117 | 160*160*140 | 80*95 |
| RCACL-4.4-150 | 55 | 150 | 2% | 0.093 | 225*150*220 | 120*85 |
| RCACL-4.4-200 | 75 | 200 | 2% | 0.07 | 225*150*220 | 120*85 |
| RCACL-4.4-230 | 90~93 | 230 | 2% | 0.061 | 225*150*220 | 120*85 |
| RCACL-4.4-250 | 110 | 250 | 2% | 0.056 | 225*160*220 | 120*95 |
| RCACL-4.4-290 | 132 | 290 | 2% | 0.048 | 260*170*250 | 135*85 |
| RCACL-4.4-330 | 160 | 330 | 2% | 0.042 | 260*170*250 | 135*95 |
| RCACL-4.4-390 | 180~185 | 390 | 2% | 0.036 | 260*180*250 | 135*95 |
| RCACL-4.4-450 | 200 | 450 | 2% | 0.029 | 260*180*250 | 135*95 |
| RCACL-4.4-490 | 220 | 490 | 2% | 0.029 | 290*200*310 | 135*95 |
| RCACL-4.4-530 | 240~250 | 530 | 2% | 0.026 | 290*200*310 | 135*95 |
| RCACL-4.4-600 | 280 | 600 | 2% | 0.023 | 290*210*310 | 135*105 |
| RCACL-4.4-660 | 300~315 | 660 | 2% | 0.021 | 290*230*310 | 135*105 |
| RCACL-4.4-720 | 350~355 | 720 | 2% | 0.019 | 290*230*310 | 135*125 |
| RCACL-4.4-800 | 380~400 | 800 | 2% | 0.018 | 290*230*310 | 135*125 |
| RCACL-4.4-1000 | 450 | 1000 | 2% | 0.014 | 360*220*420 | 160*120 |
| RCACL-4.4-1250 | 550 | 1250 | 2% | 0.011 | 360*230*420 | 160*120 |
| RCACL-4.4-1600 | 630 | 1600 | 2% | 0.009 | 360*260*420 | 160*160 |
| RCACL-4.4-2000 | 800 | 2000 | 2% | 0.007 | 360*310*420 | 160*210 |
●380V 4%輸入電抗器選型表(Selection Table)
參數表 點擊展開
|
電抗器型號 Reactor Type |
變頻器功率 Power (kW) |
額定電流 Rated current (A) |
壓降 Voltage drop (V) |
電感量 Inductance (mH) |
外型尺寸 Dimension L*D*H(mm) |
安裝尺寸 Installation size A*B(mm) |
|---|---|---|---|---|---|---|
| RCACL-8.8-3 | 0.75 | 3 | 4% | 2.8 | 160*120*160 | 80*60 |
| RCACL-8.8-5 | 1.1~1.5 | 5 | 4% | 2.8 | 160*120*160 | 80*60 |
| RCACL-8.8-10 | 2.2~3 | 10 | 4% | 2.8 | 160*120*160 | 80*60 |
| RCACL-8.8-15 | 3.7~5.5 | 15 | 4% | 1.867 | 160*135*140 | 80*60 |
| RCACL-8.8-20 | 7.5 | 20 | 4% | 1.4 | 160*135*140 | 80*60 |
| RCACL-8.8-30 | 11 | 30 | 4% | 0.934 | 160*145*140 | 80*85 |
| RCACL-8.8-40 | 15 | 40 | 4% | 0.7 | 160*145*140 | 80*85 |
| RCACL-8.8-50 | 18~18.5 | 50 | 4% | 0.56 | 160*145*140 | 80*85 |
| RCACL-8.8-60 | 22 | 60 | 4% | 0.467 | 190*150*160 | 80*85 |
| RCACL-8.8-80 | 30 | 80 | 4% | 0.35 | 225*150*190 | 120*85 |
| RCACL-8.8-90 | 37 | 90 | 4% | 0.311 | 225*160*190 | 120*95 |
| RCACL-8.8-120 | 45 | 120 | 4% | 0.233 | 225*170*190 | 120*105 |
| RCACL-8.8-150 | 55 | 150 | 4% | 0.187 | 225*180*220 | 120*115 |
| RCACL-8.8-200 | 75 | 200 | 4% | 0.14 | 225*200*220 | 120*125 |
| RCACL-8.8-230 | 90~93 | 230 | 4% | 0.122 | 225*200*220 | 120*125 |
| RCACL-8.8-250 | 110 | 250 | 4% | 0.112 | 225*220*220 | 120*145 |
| RCACL-8.8-290 | 132 | 290 | 4% | 0.097 | 260*200*250 | 135*125 |
| RCACL-8.8-330 | 160 | 330 | 4% | 0.085 | 260*220*250 | 135*145 |
| RCACL-8.8-390 | 180~185 | 390 | 4% | 0.072 | 260*230*250 | 135*155 |
| RCACL-8.8-450 | 200 | 450 | 4% | 0.057 | 260*230*250 | 135*155 |
| RCACL-8.8-490 | 220 | 490 | 4% | 0.057 | 290*250*310 | 135*145 |
| RCACL-8.8-530 | 240~250 | 530 | 4% | 0.053 | 290*250*310 | 135*145 |
| RCACL-8.8-600 | 280 | 600 | 4% | 0.047 | 290*280*310 | 135*175 |
| RCACL-8.8-660 | 300~315 | 660 | 4% | 0.042 | 290*280*310 | 135*175 |
| RCACL-8.8-720 | 350~355 | 720 | 4% | 0.039 | 290*310*310 | 135*205 |
| RCACL-8.8-800 | 380~400 | 800 | 4% | 0.035 | 290*310*310 | 135*205 |
| RCACL-8.8-1000 | 450 | 1000 | 4% | 0.028 | 360*270*420 | 160*190 |
| RCACL-8.8-1250 | 550 | 1250 | 4% | 0.022 | 420*250*440 | 160*150 |
| RCACL-8.8-1600 | 630 | 1600 | 4% | 0.018 | 420*290*440 | 160*190 |
| RCACL-8.8-2000 | 800 | 2000 | 4% | 0.014 | 420*310*440 | 160*210 |
